 西门子S7-300温度控制模块

模块到手之后，要注意是几组几通道，比如7KF02是4组8通道。那么每两个通道为一组，他们的测量信号应该一致，在设置量程卡的时候ABCD模式对应电阻，电压，电流4线制，电流2线制4种模式，每一组用一个量程卡，那么这一组的两个通道就应该使用同一种类型的信号接入（其实一个模块**都使用一致的信号类型）。记得还要在软件上组态硬件的时候选择模块的测量类型哦，亲。
 以下2、3、4说说接线的问题，新手常常犯错哦。手册？新手说看不懂。手册确实有点罗嗦……
 2.在使用两线制仪表的时候，是模拟量模块对仪表供电。对的，就是信号和电源共线，所以是两根线啊。既然是模块供电给仪表，那么他们的电源就是同一个电源。这个时候不需要将M-与Mana相连，为什么？一个电源，基准电位是一样的啊。
 3.如果使用四线制仪表的时候，仪表会有单独的供电，不需要模块给电，那就是4条线，电源两条、信号两条，四线制啊。这个时候如果仪表的电源和模块的电源是同一个电源（基准点位一致）那么也不需要连接M-到Mana。如果不是那就需要连接了，因为电位参考不一样啊。如果我这样说，都没明白的话，举个例，DC24V的电源不接地的，你站在绝缘板上，抓抓24V的正负极，没有啥感觉吧。但是如果电源依然不接地，你站在一个接地良好的地方摸摸电源正极，有可能你就疼了，喊妈妈了。为什么？参考电位不一致哈。
 4.再强调个东西，如果模块不是电隔离的，记得要将模块的Mana端子接到CPU或者是IM模块的M端哦。同理要参考电位一致嘛。

1、说起S7-300系列I/O模块，特别是ET200M结构SM331-7KB02/-7KF02等AI模块，相信很多人都遇见过共模干扰电压(Ucm)超限出现上/下溢出，而不能正产使用；特别是4线制仪表或传感器信号**易出现这种故障现象。
 2、为应对这种共模干扰电压(Ucm)现象，相信大家都是外加AI信号隔离模块解决。但这种方案同时也增加了硬件成本开销、控制柜体布局容量、硬件安装调试时间，以及设备故障点等诸多问题。
 3、当然，一些系统集成商将增加AI信号隔离模块的方案，作为项目成本开销并向用户追加投入费用的依据。
 4、众所周知，在SIENENS的S7-300系列4～20mADC测量范围手册说明书里，有很大篇幅讲解关于2线或
 4线制仪表、隔离与非隔离模块、I/U/RTD/TC等信号抑制共模干扰电压(Ucm)接线的推荐方案。
 5、简单的说，SIENENS的S7-300系列4～20mADC测量范围手册说明书中，对抑制共模干扰电压(Ucm)接线的处理方法如下：
 （1）每个通道的M－输入端必须连接到模块地。
 （2）Mana端也必须接地。
 （3）再将Mana端与每个通道的M－输入端短接线。
 （4）将未用到的COMP+端接地。
 6、个人在现场遇见过几次这种干扰现象，都以SIENENS推荐的接线方案处理好，并且还按此方案成功指导过其他同事类似的问题处理。

关于S7-300系列I/O模块抑制共模干扰电压(Ucm)信号接线推荐方案的图示整理如下：
 1、隔离传感器与隔离AI接线图：


 2、隔离传感器与非隔离AI接线图：


 3、非隔离传感器与隔离AI接线图：


 4、非隔离传感器与非隔离AI接线图：


 5、隔离AO输出接线图：


 6、非隔离AO输出接线图：

我想说说数字量输出模块：在我平时S7-300、ET200M项目的设计、实施中，经常采用的数字量输出模块是DO32 24V/0.5A(6ES7 322-1BL00-0AA0)，32个输出点，属于安全电压等级的模块；此模块输出属于晶体管类型，具有快速响应的特征；可以看出此模块输出驱动能力较小，理论上触点容量只有24x0.5=12VA；一般在输出驱动类似指示灯之类的较小负载时，会直接去驱动；在驱动较大负载时，会采用加中间继电器的形式，中间继电器一般选择带续流二极管的中间继电器（也可以在中间继电器线圈A1、A2反向并联一个二极管），这样中间继电器在失电时，可以快速释放线圈产生的反向电势，防止反向电势窜入模块或者控制回路中，既保护了模块内的晶体管，又消除了一些杂波的干扰！

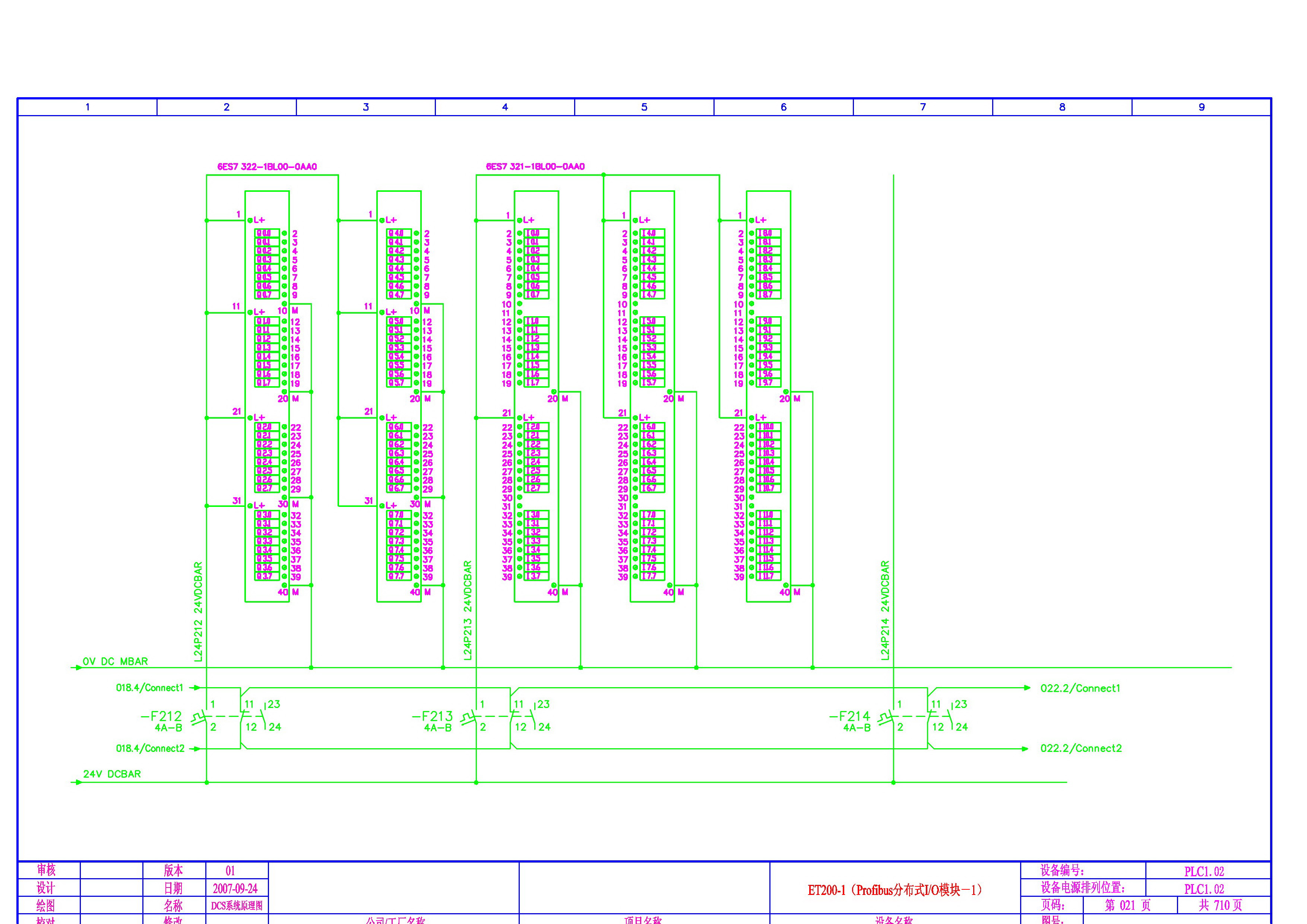

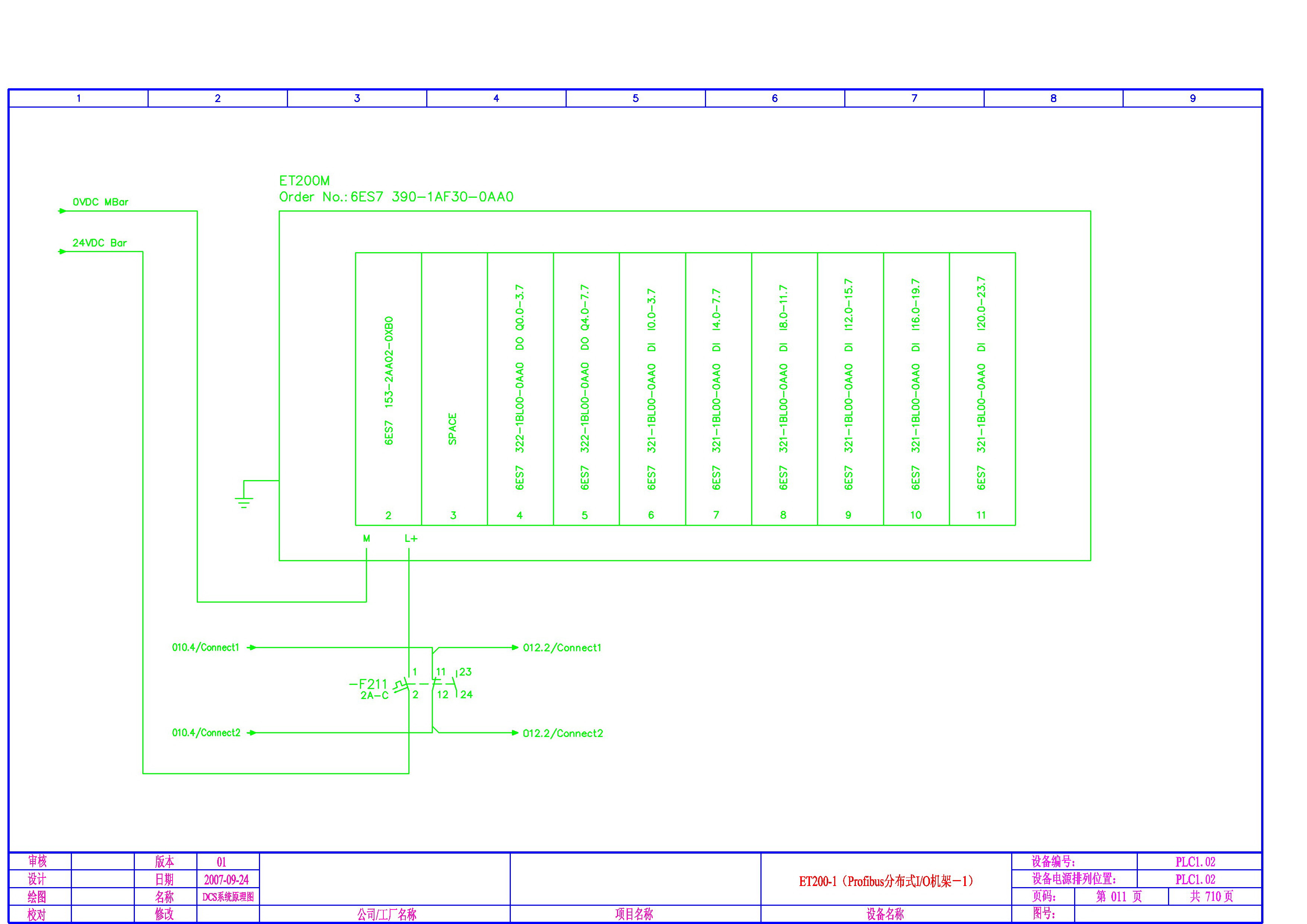

 提供几张我平时S7-300、ET200M项目的设计、实施中，DO模块及输出驱动的参考贴图：
